一、分享投石智能系統與英國喜德瑞熱能集團合作案例

我司與喜德瑞熱能集團成功簽署即將召開的喜德瑞熱能技術BDR高峰論壇多媒體技術服務合作協議。此次我司將為喜德瑞熱能技術BDR高峰論壇提供增強現實（AR）等多媒體互動產品。

屆時運用AR增強現實技術實現演講者與卡通人物“八喜”互動對話的場景。當領導于舞臺演講時，“八喜”神秘出場，身材比例由小到大，直至大到象真人一樣，然后以標準英國管家的形式向領導鞠躬，二人由此開始展開對話。劇情具體如下：

二、增強現實（AR）項目精彩劇情分享

八喜：主人，您好。我是八喜，來自英倫，是您的供暖管家。

領導：（側過身，豎起耳朵恭敬聆聽狀態，微微彎腰。）八喜，您作為我的供暖管家能夠為我做些什么呢？

八喜：（微笑，雙手掌心向內，合掌成心型。）主人，我們將用最好的產品，組合成專業的系統，帶給您貼心的供暖享受。

領導：思考狀態，雙手報臂，右手托下巴思索問題狀態那你的供暖系統有什么與眾不同嗎？

八喜：（微笑，右手臂伸開，掌心向上，呈產品介紹姿勢。隨著八喜手指敲擊三次，“最全面、個性化和智能化的”——這幾個字幕對應的三個手勢逐一出現）主人，我可以根據您家的采暖及生活熱水需求，為您即時提供最全面、個性化和智能化的解決方案。

領導：（開心狀態，不斷點頭。）聽起來真的很吸引人。

八喜：(興奮狀態，拍手鼓掌。)

領導：好的，那你就幫我介紹一下八喜的產品及服務吧

八喜：(以標準英國管家的形式向領導鞠躬，轉過身，對著鏡頭一指）(伴隨信號切換）好，主人，請稍候。我將馬上為您逞現八喜的產品系列及全套供暖解決方案。

三、分享增強現實（AR）技術原理及其他信息

增強現實綜述

產品簡介

增強現實（Augmented Reality，簡稱AR），也被稱之為混合現實。它是把原本在現實世界的一定時間空間范圍內很難體驗到的實體信息(視覺信息，聲音，味道，觸覺等)，通過科學技術模擬仿真后再疊加到現實世界被人類感官所感知，從而達到超越現實的感官體驗。與傳統虛擬現實所要達到的完全沉浸的效果不同，增強現實技術致力于將計算機生成的信息同真實世界中的場景結合起來，它可以為醫療和工程用戶提供準確、高效的輔助操作界面，也能夠為教育或娛樂程序構造引人入勝的交互環境。增強現實技術在工業設計、機械制造、建筑、教育和娛樂等領域都有著廣泛的應用前景，而且它提供了一種更容易時間的虛擬現實的方法，更代表了下一代更易使用的人機界面的發展趨勢。

增強現實的發展進程與研究現狀綜述

發展進程

增強現實 (AugmentedReality，簡稱AR)技術可以將虛擬的三維物體融合到現實場景中，并能支持用戶與其進行交互，它己經成為虛擬現實研究中的一個重要領域，同時也是人機界面技術發展的一個重要方向。

AR技術始于二十世紀六十年代，美國哈佛大學 IvanSutherland教授發明了光學透明頭盔顯示器(see一 throughHead一 MountedDisplay，簡稱STHMD)顯示計算機生成的3D圖形[7]。20世紀80年代到90年代，AR的發展較為成熟，一些公司和高校不斷研制出完善的AR系統，其中比較好的有:

1986年，Furness研制的vCAss系統采用頭盔顯示器將射程、射擊目標等作戰信息顯示在飛行員的視野上。

1986年，美國北卡大學   (LJNCatChaPelHill)研制出用于實現生物化學和建筑可視化的STHMD系統。

1993年，美國哥倫比亞大學的Feine:教授等人設計了一個基于知識的AR系統。該系統用于指導機械維修，可以將有關技術說明疊加在激光打印機上，輔助技術人員完成維修工作，這樣，技術人員再也不用帶著大量笨重的資料在身邊，邊進行維修工作，邊查閱身邊的資料，一旦出現難題、緊急情況，就會不知所措了。

20世紀90年代初期，波音公司的Tom Caudell和他的同事在他們設計的一個輔助布線系統中提出了“增強現實”（augmented reality，簡稱AR）這個名詞。在他們設計的系統中，應用S-HMD把由簡單線條繪制的布線路徑和文字 提示信息實時地疊加在機械式的視野中，而這些信息則可以幫助機械師一步一步地完成一個拆卸過程，以減少在日常工作中出錯的機會。接下來又相繼出現了多種增強現實應用系統，主要集中在醫療、制造與維修、機器人動作路徑的規劃、娛樂和軍事等幾個方面。但是由于設備和精度等方面的原因，所有這些系統都沒有真正投入實際應用，Azuma在1997年曾對這些系統和其使用的基本技術給出過一個詳盡的綜述。

同沉浸式的虛擬現實相比，增強現實不但應用的場合廣泛，而且更加安全，因為增強現實系統可以讓用戶在看到虛擬物體的同時，仍能看到真實的場景，即使在停電和設備故障等情況下，也能保證用戶的安全。20世紀90年代末，這個領域的研究者們開始聚會在一系列每年召開的和增強現實相關的國際研討會和工作會議上，例如，國際增強現實工作會議（IWAR），國際增強現實研討會（ISAR）和國際混合與增強現實會議（ISMAR）等。這些會議在很大程度上促進了AR的研究發展。近年來隨著移動設備計算能力的增強和對網格計算環境的關注，對戶外增強現實系統和支持分布式協同操作增強現實系統的研究明顯增加。

國內外發展現狀

20世紀90年代末，AR領域的研究者們開始集會在一系列每年召開的和增強現實相關的國際研討會和工作會議上，其中包括國際增強現實工作會議(IWAR)、國際增強現實研討會(ISAR)和國際混合與增強現實會議(IsMAR)等，這些會議很大程度上促進了AR研究的發展。國外研究AR系統的單位有德國SIEMENSAG、美國微軟公司、美國MIT大學，美國哥倫比亞大學、澳大利亞Vienna大學、日本Nara協會等，這些單位已經在AR系統的攝像機校正算法、AR頭盔顯示器的設計、硬件平臺的應用、視覺跟蹤技術等方面取得了一些可喜的成果。目前，國內研究AR系統的單位有北京理工大學、浙江大學、中國科學院計算機研究所、國防科技大學、西安石油學院、電子科技大學、華中科技大學、上海大學等，國內對AR技術的研究處于起步階段。

據統計，從1995年至今，涉及AR系統的國際專利多達一百多篇，新近公開的一篇德國專利 DEI0108064述及的增強現實系統，用視頻或音頻信息進行綜合視覺跟蹤，探測用戶三維信息并報告其位置，其中的圖像記錄單元，記錄圖像并轉換格式，注釋系統，合成位置數據，存檔數據，生成實時的增強現實環境。美國公開的專利US2002191003也涉及了增強現實顯示技術，他們用攝像機定位物體位置并報告給連通的計算機以呈現圖像，同時讓計算機模擬出天氣、險情等三維場景，經過增強現實技術處理后的畫面將真實場景與虛擬場景進行無縫融合讓觀眾有深深的身臨其境的感覺，這項技術已經應用于航海安全控制輔助、飛行員培訓、應急訓練等方面。而國內涉及AR的專利還很少。

增強現實系統應用領域

1．在軍事領域的應用研究

軍用飛機和直升機利用頭盔顯示器將矢量圖形疊加到飛行員視野中，提供導航信息。美國著名的 SIMNET 系統在 1995 年融入了增強現實技術，通過一些特殊的頭盔式顯示器和測距儀，使配備該設備的戰斗人員能夠看見其他作戰單位的增強信息。

2．在醫學領域的應用研究

醫學領域是增強現實技術應用研究的一個熱點，利用增強現實技術可以將病人的MRI（核磁共振）或 CT（計算機控制 X 射線斷層分析）疊加在病人身體或?qū)嵨锶梭w模型上，幫助醫生進行手術方案的制定、手術時的輔助指引、模擬的手術訓練。MIT的 AI 實驗室進行了增強現實技術在腦外科手術中的應用研究，利用增強現實技術合成圖像的手術技術操作。

3．在工程設計和裝配維修領域的應用研究

1995 年 ECRC（歐洲計算機研究中心）將增強現實技術應用于遠程協作進行產品設計，通過增強現實顯示設備使得異地的設計人員或客戶與本地的設計人員共享一個實物或 CAD 模型信息，并可以實時地交流設計改進思想。增強現實技術應用于機械儀器的組裝維修方面，可將裝配流程指南按照工作進度準確地顯示給用戶，指導用戶順利完成任務。相對安裝手冊而言，這些附加的文字、圖像更加生動易于理解。科羅拉多大學 Feiners 研究組應用增強現實進行激光打印機的維修。波音公司將增強現實技術應用于飛機制造中的電力線連接和接線器的裝配。

4．在文化娛樂領域的應用研究

德國 DML（數字媒體實驗室）利用增強現實技術擴展了原來基于藍影技術制作天氣預報節目的方法，用虛擬的三維場景替換了原來的平面背景，使得節目效果更好。

5．在建筑領域的應用研究

英國 Fraunhofer 學院開發了適用于城市規劃的增強現實系統，使得建筑設計人員能夠在現場預視方案的效果，與應用于該領域的虛擬現實系統而言，增強現實系統可以讓設計人員更真實地體驗設計方案與周圍環境是否和諧。

增強現實系統的工作原理

由于AR應用系統在實現的時候要涉及到多種因素，因此AR研究對象的范圍十分廣闊包括信號處理、計算機圖形和圖像處理、人機界面和心理學、移動計算、計算機網絡、分布式計算、信息獲取和信息可視化，以及新型顯示器和傳感器的設計等。AR系統雖不需要顯示完整的場景，但是由于需要通過分析大量的定位數據和場景信息來保證由計算機生成的虛擬物體可以精確地定位在真實場景中，因此AR系統中一般都包含以下4個基本步驟：(1)獲取真實場景信息;(2)對真實場景和相機位置信息進行分析;(3)生成虛擬景物;(4)合并視頻或直接顯示，即圖形系統首先根據相機的位置信息和真實場景中的定位標記來計算虛擬物體坐標到相機視平面的仿射變換，然后按照仿射變換矩陣在視平面上繪制虛擬物體，最后直接通過S-HMD現實或與真實場景的視頻合并后，一起顯示在普通顯示器上。AR系統中，成像設備、跟蹤與定位技術和交互技術是實現一個基本系統的支撐系統。

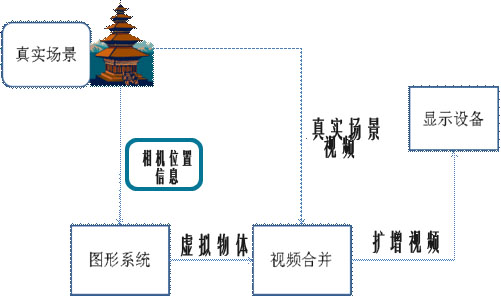

簡單AR系統的基本流程

增強現實中用到的相關支撐技術

一個完善的AR系統包括多個學科研究的技術，其中系統顯示定位技術，虛實融合技術和用戶交互技術是實現一個AR系統的基本支撐技術

一、AR系統的顯示技術

一般增強現實的顯示技術分為以下四類:頭盔顯示器，投影式 (ProjeetDisplay)顯示技術，手持式(HandHeldDisplay)顯示器，普通液晶顯示器。

二、跟蹤定位技術

由于要實現虛擬和現實物體的完美結合，必須將虛擬物體合并到現實世界中的準確位置，這個過程稱為注冊 (registration)，因此AR跟蹤定位系統必須能夠?qū)崟r地檢測觀察者在場景中的位置、視域的方向，甚至是運動的情況，以便用來幫助系統決定顯示何種虛擬物體，并按照觀察者的視場重建坐標系。在AR應用中，通常使用兩類跟蹤和定位技術，一種是基于硬件設備的跟蹤定位技術，一種是基于機器視覺的跟蹤定位技術。

用于跟蹤定位技術的硬件系統和設備主要包括:全球衛星定位系統(GPs)和DeadReckoning技術、超聲波定位儀、慣性導航裝置、螺旋測度儀、測距儀、光學系統、磁跟蹤器、機械裝置?；谝曈X的跟蹤注冊技術即是從真實環境中獲取一幅或者多幅圖像，然后標定攝像機與目標間的相對位置和方向。由于頭部跟蹤系統提供的跟蹤信息沒有反饋增強信息與真實環境的匹配程度信息，難以取得最佳匹配。基于視覺的AR系統可以利用圖像處理和計算機視覺的方法協助注冊，并且使得測量局限在圖像空間范圍?；谝曈X跟蹤的方法大體上可以分為以下四類:

1．己知單幅圖像中的六個或者六個以上的匹配點進行跟蹤，Tsai等提出了這種算法，目前大多數研究者采用這種算法。這類視覺跟蹤的方法使用相機標定的技術，利用單幅圖像中己知點的三維空間位置與它們在圖像平面坐標系中的成像坐標實現跟蹤注冊。這些已知點是物體的特征點:如拐點、孔洞、放置的標志點。標志點多采用平面標志物體為定位基準:如長方形、圓環、五邊形、條形碼等等。

2．從運動攝像機拍攝到的序列圖像或者是從拍攝到的運動目標序列圖像進行跟蹤。通過運動目標的序列圖像來研究運動目標的運動特征。首先要利用序列圖像來估計目標的運動參數和確定目標的結構，即通過對序列圖像的處理，然后在具有系統噪聲和測量噪聲的情況下，從統計的意義上對運動目標參數做出精確的估計。

3．圖像的模板匹配。unenohara使用模板匹配的方法從不同視點提取真實環境的圖像用作模板尋找真實環境的數字化圖像，一旦找到虛擬物體就被疊加到真實環境。

4．三視圖和多視圖的跟蹤技術。由多部攝像機從真實環境的各個角度提取標識物的圖像，通過應用Harris角點檢測或SIFT特征點匹配等算法提取圖像特征點，計算場景中真實物體的深度信息，確定虛擬物體與真實環境的遮擋關系后顯示虛實結合的場景圖像，使真實場景與虛擬物體實現更加自然的時空范圍中的融合，使用戶可以與虛擬物體自由交互。

衡量AR系統性能以及影響其實用性的關鍵指標是三維跟蹤注冊精度。目前的注冊誤差可以分成兩大類:靜態注冊誤差、動態注冊誤差。靜態注冊誤差是當用戶的視點和真實環境中的物體均保持靜止時才會產生。動態注冊誤差則只有當用戶的視點或者物體運動時才會產生的。動態注冊誤差是造成增強現實系統注冊誤差的主要來源，也是限制增強現實系統實現廣泛應用的主要因素。為了彌補各種跟蹤技術的缺點，許多研究者采用混合跟蹤的方法以期取長補短，滿足增強現實系統高精度注冊的要求。

三、虛實融合技術

虛實配準技術是任何實用的增強現實系統所首先需要解決的重要問題，這也是國內外眾多研究人員對此問題展開詳細研究的原因所在?；谟嬎銠C(jī)視覺的注冊方法以其精度高、可用性強等特點已經引起越來越多研究人員的關注。這種方法可以按照不同的標準進行分類:如從是否能夠在系統運行過程中自動獲取攝像機內部參數角度，可以分為預定標和非定標兩種方法，從是否需要人為標識，可以分為基于標識以及基于自然特征兩種方法。

從是否能夠在系統運行過程中自動獲取攝像機內部參數來看，可以分為預定標和非定標三維注冊兩種，一種基于仿射變換的非定標三維注冊方法，這種方法將攝像機坐標系、世界坐標系和虛擬場景坐標系合并，建立一個全局仿射坐標系。通過將真實場景、攝像機和虛擬場景定義在同一坐標系下，繞開不同坐標系之間轉換關系的求解問題，從而使得三維注冊問題的解決不再依賴于攝像機內外參數的確定。事實上這種方法在避免了事先確定攝像機內部參數的同時也存在如下一些缺陷:首先該方法在仿射坐標系下定義虛擬場景，這種坐標系與當前多數圖形渲染工具(如Opengl、Direct 3D等)所采用的歐氏坐標系不符，一定程度上限制了算法的實用性;另外該方法不能將仿射投影矩陣分解為攝像機內外參數兩部分,從而無法生成光照、陰影等效果，一定程度上影響了系統的真實感。為了改進以上方法的不足，提出了一種基于投影重建的預定標虛實配準方法，這種方法采用小孔成像模型，規定攝像機內部參數為已知而且在系統運行過程中不發生變化。系統在離線階段利用投影重建技術以及用戶指定的構成正方形的四點建立世界坐標系，實時注冊階段利用重投影技術恢復用戶指定的四點在當前圖像上的位置以計算三維注冊矩陣。這種方法在避免了基于仿射變換的三維注冊方法的缺點的同時也存在著如下一些缺陷：最小配置下需要6點追蹤成功才能完成注冊，系統注冊精度在攝像機發生運動情況下很不穩定;一旦攝像機內部參數發生變化，則會產生較大的虛實配準誤差，從而影響了虛實融合的真實感。針對上述問題，本文在第三章提出了一種基于自定標技術的虛實配準策略，該方法采用小孔成像模型，在歐氏坐標系下表達虛擬場景，能夠克服仿射變換方法的一系列缺陷，同時由于在運行過程中能夠自動計算攝像機內部參數，使得系統的運行不在依賴于對攝像機內部參數的事先確定，有效提高了系統的可用性和精確性。

四、用戶交互技術

下一代AR技術的主要特征是實現用戶與真實場景中的虛擬物體之間更自然的交互，AR系統需要通過跟蹤定位設備獲取交互控制數據執行用戶對虛擬物體實施的行為指令。AR應用系統常使用以下3種方式實現用戶與系統之間的交互:

1．標識特征點:通過空間點位置選擇場景中的虛擬目標是AR中最基本的交互方式。一般需要指定空間點的二維或三維坐標。應用中常使用預先定義的一個或多個定位標記固定在交互物體上。

2．姿態命令:AR中的命令是通過運用人工智能中的機器學習和模式識別技術來完成的。華盛頓大學的數字桌面系統使用貼有標記的木板來操縱虛擬物體，一些系統中也使用裝有反光標一記的黑色手套來操縱虛擬的國際象棋棋子。系統中的命令也可以依靠二維空間點輸入實現，如使用手勢識別等。

3．特制工具:特制工具通常是空間點的輸入工具和系統軟件的組合。在操作中，通過空間點工具操作虛擬目標和控制面板提供的功能項，如滑塊、按鈕、選項或文字輸入，能夠增強對特定應用的交互能力。在實際應用的項目中，會提供稱為個人交互面板的工具(PIP)的特制工具與計算機生成的虛擬物體交互。

增強現實系統的特點

增強現實系統的特點是虛實結合、實時交互、三維注冊。

其中，虛實結合的特點是指虛擬物體與真實世界的結合，即使用戶所感知的混合世界里，虛擬物體出現的時間或位置與其真實世界對應事物相一致和諧調。同時，系統能根據用戶當前的位置或狀態即時調用與之相關的虛擬世界，并即時將該虛擬世界與真實世界結合，真實與虛擬之間的相互作用或影響是實時完成的，比如視線上的相互阻擋，形狀上的相互擠壓等等。

三維注冊要求對合成到真實場景中的虛擬信息和物體準確定位并進行真實感實時繪制，使虛擬物體在合成場景具有真實的存在感和位置感。實現這種要求的前提是，利用各種傳感器檢測真實世界的信息，并創建相應的幾何模型。模型的精確性取決于傳感器所獲取的精度，同時需要建立精確的模型，這需要巨大的數據量。AR環境中的交互過程需要從特殊的硬件交互設備或一些定位傳感器獲取數據，為了保證實時性，所有數據和相應操作要求在極短的時間間隔內得到處理，同時保證輸出幀頻保持在用戶可以接受的范圍內。

結語

AR系統的研究目前已取得了一定的成果，但是大部分仍處于實驗室研究階段。作為一個涉及到多種學科交叉的研究領域，各個應用領域都需要應用到AR的相關技術。所以AR系統的研究發展領域依然很有前景，可探索領域也很廣泛。鑒于目前仍處在實驗室研究階段，南京投石智能系統希望借助自己的技術力量，能夠把增強現實AR盡快應用到國防建設以及經濟發展當中，在實際中發揮它的價值，造福人類，這才是科研的真正目的。也歡迎廣大4A公關公司和品牌公司、各類活動開閉幕式等，與我們共同探討應用場景可行性。
