增強現實綜述

產品簡介

增強現實（Augmented Reality，簡稱AR），也被稱之為混合現實。它是把原本在現實世界的一定時間空間范圍內很難體驗到的實體信息(視覺信息，聲音，味道，觸覺等)，通過科學技術模擬仿真后再疊加到現實世界被人類感官所感知，從而達到超越現實的感官體驗。與傳統虛擬現實所要達到的完全沉浸的效果不同，增強現實技術致力于將計算機生成的信息同真實世界中的場景結合起來，它可以為醫療和工程用戶提供準確、高效的輔助操作界面，也能夠?yàn)榻逃驃蕵?lè)程序構造引人入勝的交互環境。增強現實技術在工業設計、機械制造、建筑、教育和娛樂等領域都有著廣泛的應用前景，而且它提供了一種更容易時間的虛擬現實的方法，更代表了下一代更易使用的人機界面的發展趨勢。

識別圖打印標志
在交互系統中是很重要的關鍵,透過打印標志識別圖與軟件整合,可讓虛擬的物體與識別圖之間進行融合合成,隨著使用者進行交互作用,也就是虛擬鼠標的概念。

投石智能系統實現了多種識別技術,跟隨著不同的應用場景,而選用不同的實現方式。

打印標志
投石AR可支持彩色任意圖型識別圖,以及黑白識別圖兩種

彩色任意圖型識別圖
主要應用于企業識別系統,或是精美刷品上,其優點是,識別圖不需要特別訂制,透過既有的印刷品,如企業目錄等,在一定的燈光環境之下,搭配攝像頭

黑白識別圖
主要用于消費行市場上,如互動教育書本的方案,其特色系統開發速度快,開發成本較彩色識別圖相對低廉

增強現實的發展進程與研究現狀綜述

發展進程

增強現實 (AugmentedReality，簡稱AR)技術可以將虛擬的三維物體融合到現實場景中，并能支持用戶與其進行交互，它己經成為虛擬現實研究中的一個重要領域，同時也是人機界面技術發展的一個重要方向。

AR技術始于二十世紀六十年代，美國哈佛大學 IvanSutherland教授發明了光學透明頭盔顯示器(see一 throughHead一 MountedDisplay，簡稱STHMD)顯示計算機生成的3D圖形[7]。20世紀80年代到90年代，AR的發展較為成熟，一些公司和高校不斷研制出完善的AR系統，其中比較好的有:

1986年，F(xiàn)urness研制的vCAss系統采用頭盔顯示器將射程、射擊目標等作戰信息顯示在飛行員的視野上。

1986年，美國北卡大學   (LJNCatChaPelHill)研制出用于實現生物化學和建筑可視化的STHMD系統。

1993年，美國哥倫比亞大學的Feine:教授等人設計了一個基于知識的AR系統。該系統用于指導機械維修，可以將有關技術說明疊加在激光打印機上，輔助技術人員完成維修工作，這樣，技術人員再也不用帶著大量笨重的資料在身邊，邊進行維修工作，邊查閱身邊的資料，一旦出現難題、緊急情況，就會不知所措了。

 20世紀90年代初期，波音公司的Tom Caudell和他的同事在他們?cè)O(shè)計的一個輔助布線系統中提出了“增強現實”（augmented reality，簡稱AR）這個名詞。在他們?cè)O(shè)計的系統中，應用S-HMD把由簡單線條繪制的布線路徑和文字 提示信息實時地疊加在機械式的視野中，而這些信息則可以幫助機械師一步一步地完成一個拆卸過程，以減少在日常工作中出錯的機會。接下來又相繼出現了多種增強現實應用系統，主要集中在醫療、制造與維修、機器人動作路徑的規劃、娛樂和軍事等幾個方面。但是由于設備和精度等方面的原因，所有這些系統都沒有真正投入實際應用，Azuma在1997年曾對這些系統和其使用的基本技術給出過一個詳盡的綜述。

同沉浸式的虛擬現實相比，增強現實不但應用的場合廣泛，而且更加安全，因?yàn)?a href=http://m.westyy.cn target=_blank class=infotextkey>增強現實系統可以讓用戶在看到虛擬物體的同時，仍能看到真實的場景，即使在停電和設備故障等情況下，也能保證用戶的安全。20世紀90年代末，這個領域的研究者們開始聚會在一系列每年召開的和增強現實相關的國際研討會和工作會議上，例如，國際增強現實工作會議（IWAR），國際增強現實研討會（ISAR）和國際混合與增強現實會議（ISMAR）等。這些會議在很大程度上促進了AR的研究發展。近年來隨著移動設備計算能力的增強和對網格計算環境的關注，對戶外增強現實系統和支持分布式協同操作增強現實系統的研究明顯增加。

國內外發展現狀

20世紀90年代末，AR領域的研究者們開始集會在一系列每年召開的和增強現實相關的國際研討會和工作會議上，其中包括國際增強現實工作會議(IWAR)、國際增強現實研討會(ISAR)和國際混合與增強現實會議(IsMAR)等，這些會議很大程度上促進了AR研究的發展。國外研究AR系統的單位有德國SIEMENSAG、美國微軟公司、美國MIT大學，美國哥倫比亞大學、澳大利亞Vienna大學、日本Nara協會等，這些單位已經在AR系統的攝像機校正算法、AR頭盔顯示器的設計、硬件平臺的應用、視覺跟蹤技術等方面取得了一些可喜的成果。目前，國內研究AR系統的單位有北京理工大學、浙江大學、中國科學院計算機研究所、國防科技大學、西安石油學院、電子科技大學、華中科技大學、上海大學等，國內對AR技術的研究處于起步階段。

據統計，從1995年至今，涉及AR系統的國際專利多達一百多篇，新近公開的一篇德國專利 DEI0108064述及的增強現實系統，用視頻或音頻信息進行綜合視覺跟蹤，探測用戶三維信息并報告其位置，其中的圖像記錄單元，記錄圖像并轉換格式，注釋系統，合成位置數據，存檔數據，生成實時的增強現實環境。美國公開的專利US2002191003也涉及了增強現實顯示技術，他們用攝像機定位物體位置并報告給連通的計算機以呈現圖像，同時讓計算機模擬出天氣、險情等三維場景，經過增強現實技術處理后的畫面將真實場景與虛擬場景進行無縫融合讓觀眾有深深的身臨其境的感覺，這項技術已經應用于航海安全控制輔助、飛行員培訓、應急訓練等方面。而國內涉及AR的專利還很少。

增強現實系統應用領域

1．在軍事領域的應用研究

軍用飛機和直升機利用頭盔顯示器將矢量圖形疊加到飛行員視野中，提供導航信息。美國著名的 SIMNET 系統在 1995 年融入了增強現實技術，通過一些特殊的頭盔式顯示器和測距儀，使配備該設備的戰斗人員能夠看見其他作戰單位的增強信息。

2．在醫學領域的應用研究

醫學領域是增強現實技術應用研究的一個熱點，利用增強現實技術可以將病人的MRI（核磁共振）或 CT（計算機控制 X 射線斷層分析）疊加在病人身體或?qū)嵨锶梭w模型上，幫助醫生進行手術方案的制定、手術時的輔助指引、模擬的手術訓練。MIT的 AI 實驗室進行了增強現實技術在腦外科手術中的應用研究，利用增強現實技術合成圖像的手術技術操作。

3．在工程設計和裝配維修領域的應用研究

1995 年 ECRC（歐洲計算機研究中心）將增強現實技術應用于遠程協作進行產品設計，通過增強現實顯示設備使得異地的設計人員或客戶與本地的設計人員共享一個實物或 CAD 模型信息，并可以實時地交流設計改進思想。增強現實技術應用于機械儀器的組裝維修方面，可將裝配流程指南按照工作進度準確地顯示給用戶，指導用戶順利完成任務。相對安裝手冊而言，這些附加的文字、圖像更加生動易于理解?？屏_拉多大學 Feiners 研究組應用增強現實進行激光打印機的維修。波音公司將增強現實技術應用于飛機制造中的電力線連接和接線器的裝配。

4．在文化娛樂領域的應用研究

德國 DML（數字媒體實驗室）利用增強現實技術擴展了原來基于藍影技術制作天氣預報節目的方法，用虛擬的三維場景替換了原來的平面背景，使得節目效果更好。

5．在建筑領域的應用研究

英國 Fraunhofer 學院開發了適用于城市規劃的增強現實系統，使得建筑設計人員能夠在現場預視方案的效果，與應用于該領域的虛擬現實系統而言，增強現實系統可以讓設計人員更真實地體驗設計方案與周?chē)h(huán)境是否和諧。

增強現實系統的工作原理1

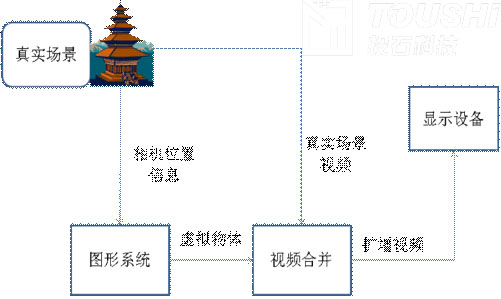

由于AR應用系統在實現的時候要涉及到多種因素，因此AR研究對象的范圍十分廣闊包括信號處理、計算機圖形和圖像處理、人機界面和心理學、移動計算、計算機網絡、分布式計算、信息獲取和信息可視化，以及新型顯示器和傳感器的設計等。AR系統雖不需要顯示完整的場景，但是由于需要通過分析大量的定位數據和場景信息來保證由計算機生成的虛擬物體可以精確地定位在真實場景中，因此AR系統中一般都包含以下4個基本步驟：(1)獲取真實場景信息;(2)對真實場景和相機位置信息進行分析;(3)生成虛擬景物;(4)合并視頻或直接顯示，即圖形系統首先根據相機的位置信息和真實場景中的定位標記來計算虛擬物體坐標到相機視平面的仿射變換，然后按照仿射變換矩陣在視平面上繪制虛擬物體，最后直接通過S-HMD現實或與真實場景的視頻合并后，一起顯示在普通顯示器上。AR系統中，成像設備、跟蹤與定位技術和交互技術是實現一個基本系統的支撐系統。

簡單AR系統的基本流程

增強現實中用到的相關支撐技術

一個完善的AR系統包括多個學科研究的技術，其中系統顯示定位技術，虛實融合技術和用戶交互技術是實現一個AR系統的基本支撐技術

一、AR系統的顯示技術

一般增強現實的顯示技術分為以下四類:頭盔顯示器，投影式 (ProjeetDisplay)顯示技術，手持式(HandHeldDisplay)顯示器，普通液晶顯示器。

 二、跟蹤定位技術

由于要實現虛擬和現實物體的完美結合，必須將虛擬物體合并到現實世界中的準確位置，這個過程稱為注冊 (registration)，因此AR跟蹤定位系統必須能夠?qū)崟r(shí)地檢測觀察者在場景中的位置、視域的方向，甚至是運動的情況，以便用來幫助系統決定顯示何種虛擬物體，并按照觀察者的視場重建坐標系。在AR應用中，通常使用兩類跟蹤和定位技術，一種是基于硬件設備的跟蹤定位技術，一種是基于機器視覺的跟蹤定位技術。

用于跟蹤定位技術的硬件系統和設備主要包括:全球衛星定位系統(GPs)和DeadReckoning技術、超聲波定位儀、慣性導航裝置、螺旋測度儀、測距儀、光學系統、磁跟蹤器、機械裝置。基于視覺的跟蹤注冊技術即是從真實環境中獲取一幅或者多幅圖像，然后標定攝像機與目標間的相對位置和方向。由于頭部跟蹤系統提供的跟蹤信息沒有反饋增強信息與真實環境的匹配程度信息，難以取得最佳匹配。基于視覺的AR系統可以利用圖像處理和計算機視覺的方法協助注冊，并且使得測量局限在圖像空間范圍?；谝曈X(jué)跟蹤的方法大體上可以分為以下四類:

1．己知單幅圖像中的六個或者六個以上的匹配點進行跟蹤，Tsai等提出了這種算法，目前大多數研究者采用這種算法。這類視覺跟蹤的方法使用相機標定的技術，利用單幅圖像中己知點的三維空間位置與它們?cè)趫D像平面坐標系中的成像坐標實現跟蹤注冊。這些已知點是物體的特征點:如拐點、孔洞、放置的標志點。標志點多采用平面標志物體為定位基準:如長方形、圓環、五邊形、條形碼等等。
