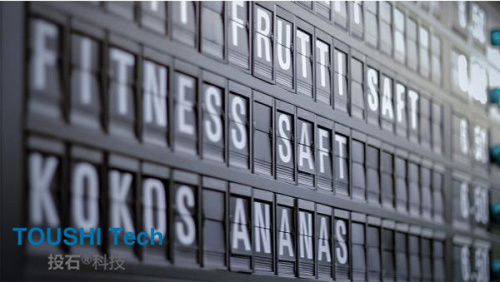

上下翻滾屏發明于上世紀50年代，流行于70-80年代，曾廣泛應用于機場、地鐵、證券交易所等公共場所。這種依靠機械傳動的翻滾屏在運行過程中會發出“唰唰唰”的響聲，極富魔性的動態和聲音往往能讓行人長時間駐足觀賞。遺憾的是，隨著低成本的電子LED顯示屏的普及，這種翻滾屏逐漸消失在人們的視野中。

我們?cè)凇笝C(jī)械翻轉顯示屏」中曾詳細介紹過這種翻滾顯示屏的結構原理和歷史，也在一步步實踐過如何DIY翻滾屏。投石智能系統一直對翻滾屏情有獨鐘，希望用新的設計語言讓翻頁顯示器這種古老的技術重獲活力，也讓更多人能夠體驗到這種技術獨特的魅力。

這次我們帶來的新作品翻滾屏就是一個基于古老的翻牌顯示技術而創作的大型動態機械裝置。

翻滾屏，顧名思義是由很多個翻滾單元組成的顯示陣列。雖然傳統機場和交易所里的大型翻滾屏也不止一個顯示單位，但不同的是，這些翻滾屏的單元多數只能顯示數字、字母和符號，而且根據特定的排列來呈現航班信息，或者股票價格，并不能像LED像素屏一樣隨意地顯示內容。

翻滾屏從原理上注定也不適合作為像素屏。由于分辨率上的局限性，如果把每個翻滾單元作為純色像素點，要呈現信息就要有足夠的分辨率，打個比方說，顯示英文字母一般都使用標準的5*7字符庫，一個字母至少需要35個像素單元，更別說中文、長句或者圖案了。更高的分辨率意味著翻滾屏的單元數目就越多，這對于電路控制、供電功率都是挑戰。

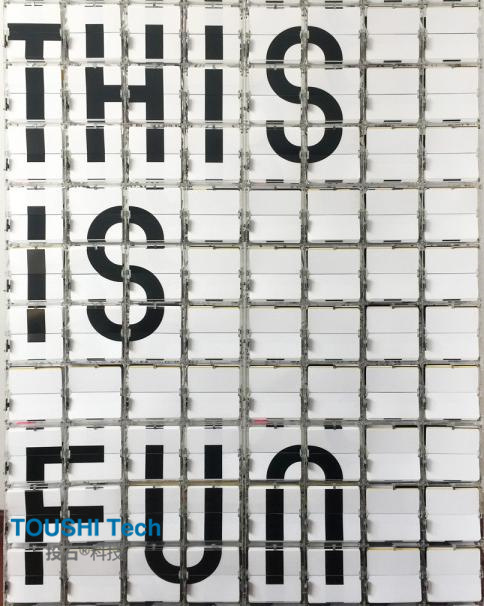

我們?yōu)榉瓭L屏獨創了一套顯示方案。我們專門設計了一系列的圖案，通過這些圖案的排列組合可以顯示特定的中英文信息，這樣可以在最小的分辨率下最大化地顯示信息。當然它還支持個性化定制的圖形信息。

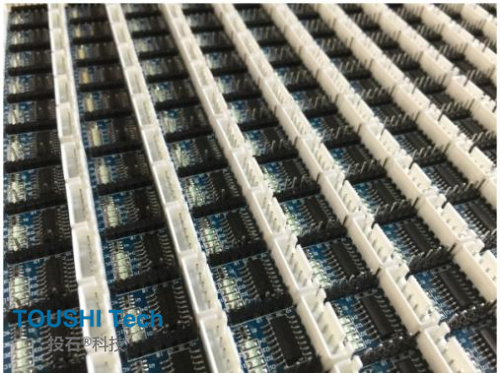

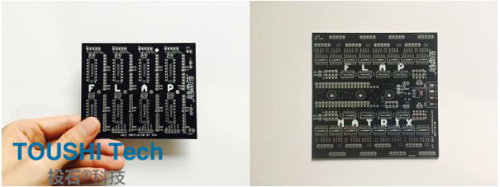

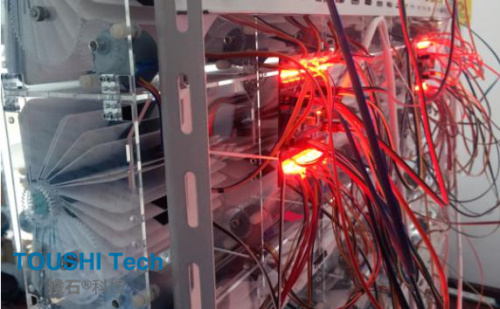

翻滾屏在創作過程中最大的困難當然是電路設計和軟件控制的部分?？刂埔粋€(gè)單元并不難，但同時控制幾十個，甚至幾百個翻滾單元就有難度了。電流和功率如何分配，電機如何連接控制，數據如何傳輸…….放幾張圖片大家感受一下。

1.產品參數介紹

1、畫面數量：3--10幅(特殊情況按客戶要求制作）；

2、畫面選擇：可按設計的程序自動選擇其中幾幅畫面；

3、翻動花樣：一般8—18種，也可以更多；

4、防風級別：8級，5級以上設定風力保護開關；

5、定時開關機：控制器控制設置開機及關機時間

6、用途：戶外廣告、裝飾工程、大型樓體造型、展覽展示工程、運動會背景臺

2.產品介紹

概述：翻滾屏箱體中有一根軸，由電機通過同步帶帶動旋轉，每旋轉一定的角度會有上薄板的反面和下薄板的正面展示出來。將一根圓軸沿圓周方向平均分成n等分，每等分的角度=360/n度；每等分上掛一塊薄板，隨著軸的旋轉，不同的薄板分別展示出來；（參見視頻）上薄板的反面和下薄板的正面貼一幅畫，等分?jǐn)?shù)=畫面幅數，但實際貼的畫面有可能小于等分?jǐn)?shù)，沒貼畫面的薄板停留時間設置為零。

在原點位置的薄板定義為第1塊薄板；第1塊薄板的反面和第n塊薄板的正面組成的畫面定義為第1幅，第2塊薄板的反面和第1塊薄板的正面組成的畫面定義為第2幅，以此類推。

運行方向只有一個方向順時針運行（電機裝在左邊，如裝在右邊則應逆時針運行），依次為第2塊薄板、第3塊薄板、第n塊薄板；等分?jǐn)?shù)為：n等分；根據等分?jǐn)?shù)計算每等分對應的角度；一般情況下n=10，每等分的度數一定是為整數。（見左下表）一般有一個原點位置傳感器，當電機轉一圈或轉到最后一塊薄板時要回到原點位置，修正一圈產生的誤差。

3.重要部件介紹

4.主要功能介紹
